1. Cuda 简介

1. GPU

GPU (Graphics Processing Unit) 是一种专门设计用于快速操作和修改内存，以加速大规模数据并行计算的微处理器。

GPU 最初专为图像和图形相关运算设计，但因其高度并行的架构，现已演化成通用并行处理器。与 CPU 不同，GPU 将绝大部分晶体管用于计算单元（ALU），而非复杂的控制逻辑和缓存。

GPU 内部拥有数千个简单小核，适合执行数据并行、计算密集型任务。CPU 内部则是几个到几十个复杂大核，适合执行串行、逻辑复杂任务。

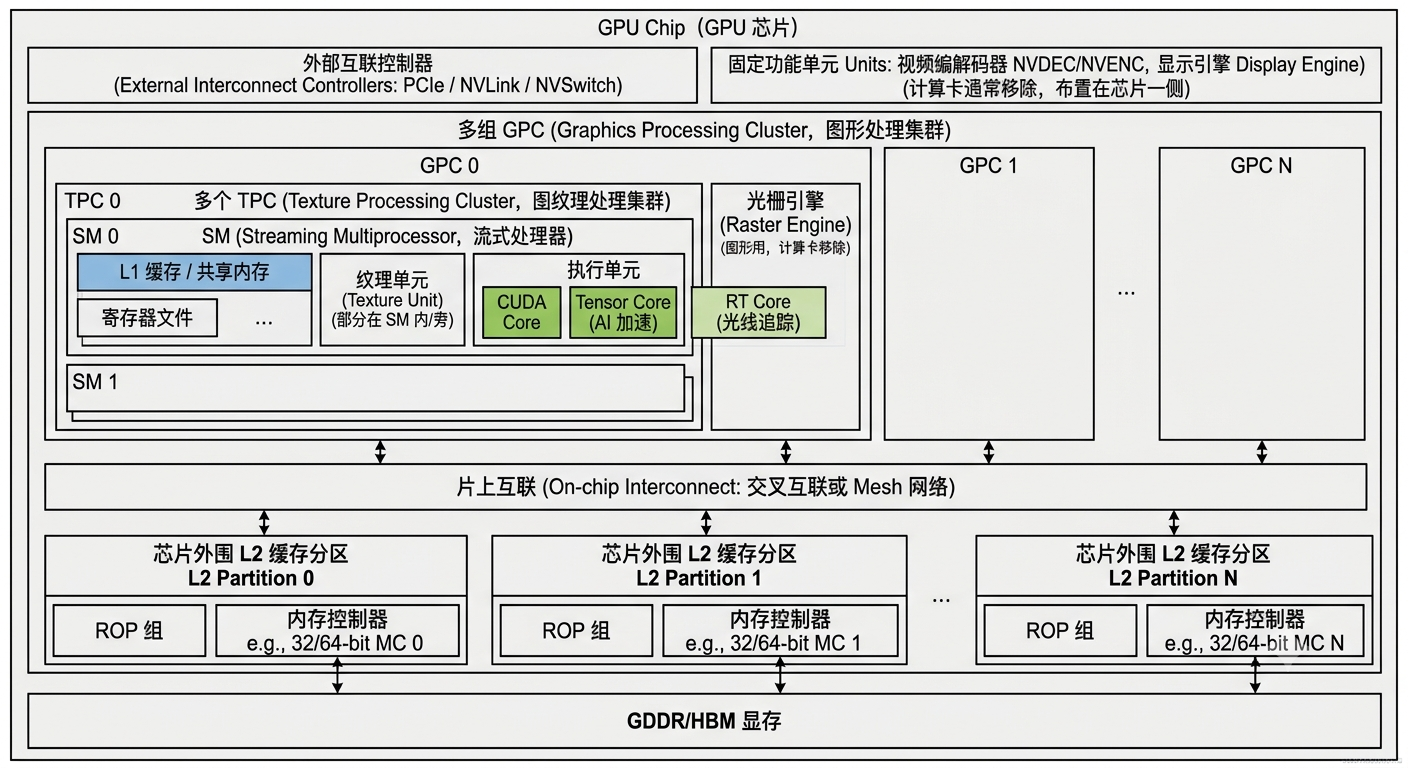

1. GPU 内部布局

  • 一颗 GPU 包含多组 GPC（Graphics Processing Cluster，图形处理集群）

  • 每个 GPC 内含 多个 TPC（Texture Processing Cluster，图纹理处理集群）

  • 每个 TPC 内含 1 个或 2 个 SM（流式处理器，Streaming Multiprocessor）

  • 每个 SM 内部包含：CUDA Core、Tensor Core（AI 加速）、RT Core（光线追踪）、寄存器文件、L1 缓存/共享内存、纹理单元（部分在 SM 内/旁）等

  • GPC 内还有光栅引擎（图形用，纯计算卡会被移除）

  • 芯片外围分布着 多个 L2 缓存分区，每分区耦合 一组 ROP 和 一或多个 32/64 位内存控制器，直接连接 GDDR/HBM 显存

  • 所有 SM/GPC 通过 片上交叉互联或 Mesh 网络 统一访问 L2 缓存和显存

  • 外部互联部分包括 PCIe / NVLink / NVSwitch 控制器

  • 固定功能单元如视频编解码器（NVDEC/NVENC）、显示引擎 等布置在芯片一侧（计算卡通常会移除它们）

一张 GPU 是由数十个 SM 集群、共享大容量 L2 缓存、高带宽显存接口、外部互联构成。而决定一切计算能力的，正是 SM 的内部结构



2. SM

流式多处理器（Streaming Multiprocessor，SM）是 NVIDIA GPU 架构中最核心的计算单元。所有 CUDA 线程最终都会被分配到一个个 SM 上执行，因此 SM 的设计直接决定了 GPU 的并行能力、能效和功能特性。现代 SM 内部通常被划分为 4 个独立的处理分区（Sub-cores），它们共享 L1 缓存与共享内存

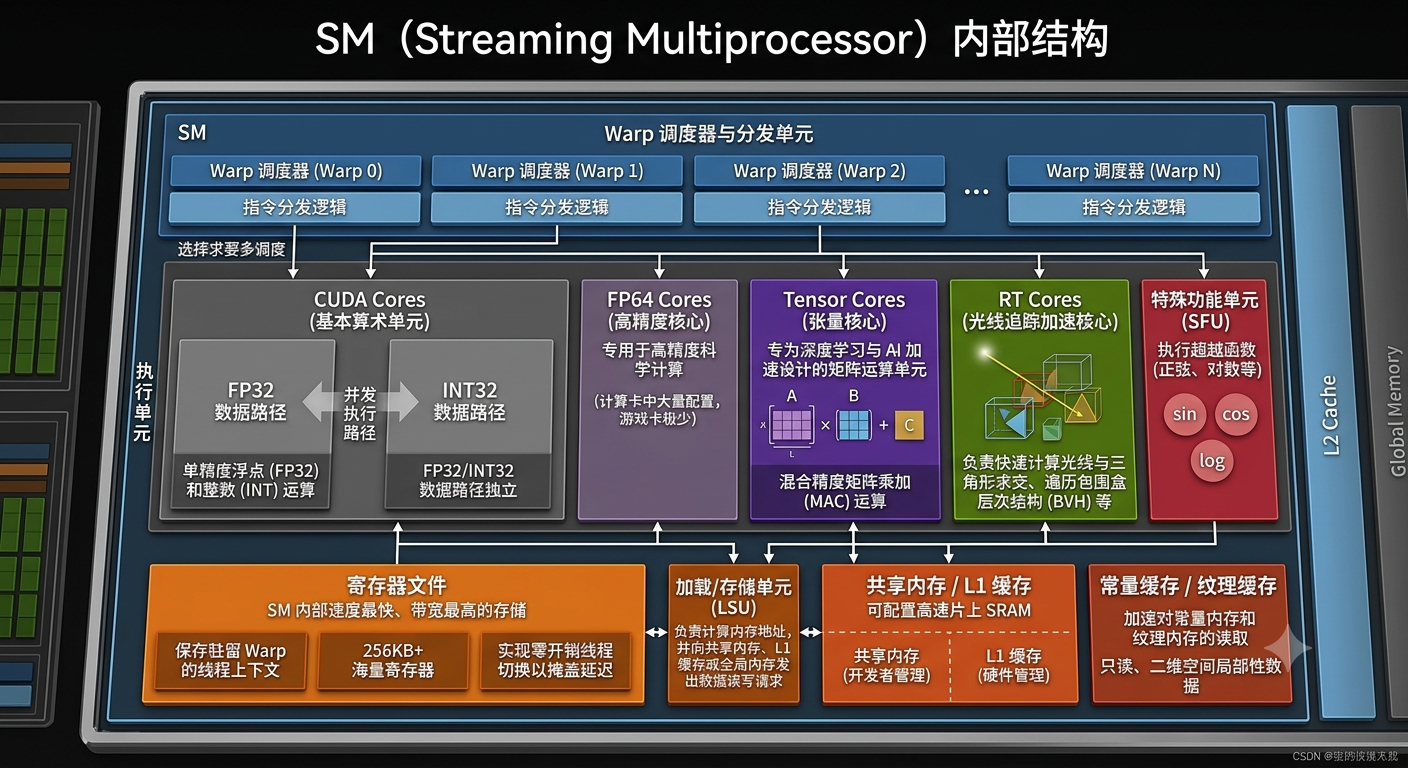

SM 内部结构：

  • CUDA Core

    基本算术单元，执行单精度浮点 (FP32) 和整数 (INT) 运算。现代架构配备了独立的 FP32 和 INT32 数据路径，使得浮点计算和寻址控制等整型计算可以并发执行，互不阻塞

  • FP64 Core

    专用于高精度科学计算的算术单元。在计算卡（如 A100）中大量配置，而在游戏卡中为了节省面积通常只保留极少数量

  • Tensor Core

    张量核心，专为深度学习与 AI 加速设计的矩阵运算单元，在一个时钟周期内即可完成庞大的混合精度矩阵乘加（MAC）运算

  • RT Core

    光线追踪加速核心，负责快速计算光线与三角形求交、遍历包围盒层次结构 (BVH) 等

  • 特殊功能单元 (SFU)

    执行超越函数，如正弦、余弦、倒数平方根、对数等，延迟比 CUDA Core 高

  • 加载/存储单元 (LSU)

    负责计算内存地址，并向共享内存、L1 缓存或全局内存发出数据读写请求

  • Warp 调度器与分发单元

    SM 的控制中枢。每个分区拥有独立的调度器，负责在每个时钟周期挑选状态就绪的线程束（Warp），并将指令分发到对应的硬件执行单元

  • 寄存器文件

    SM 内部速度最快、带宽最高的存储。每个 SM 拥有海量寄存器（如容量达 256KB），用于保存所有驻留 Warp 的线程上下文，实现零开销的线程切换以掩盖延迟

  • 共享内存 / L1 缓存

    一块可配置的高速片上 SRAM。L1 缓存由硬件自动管理，而共享内存完全暴露给开发者，是同一个线程块（Block）内各个线程进行高速数据交换和协同计算的核心媒介

  • 常量缓存 / 纹理缓存

    针对具有特定访问模式的数据（如只读、具备二维空间局部性）设计的专用缓存，用于加速对常量内存和纹理内存的读取



并行执行模型：SIMT

GPU 使用 单指令多线程 (SIMT) 架构，其核心在于层级调度与极速上下文切换

  • 线程块 (Thread Block)

    任务分配的基本单元。一个 Block 会完整分配到单个 SM 上，并在生命周期内独占为其分配的物理资源（寄存器与共享内存）。Block 内的线程可以共享该 SM 的共享内存，并进行轻量级的屏障同步

  • 线程束 (Warp)

    硬件调度的最小单位。SM 不会逐个管理线程，而是以 32 个线程为一组 的 Warp 作为调度和执行的基本单位

  • 调度策略

    Warp 调度器在每个时钟周期从池中挑选就绪（操作数已就位）的 Warp，并将其下一条指令发射给执行单元。Warp 内的 32 个线程在同一时刻执行同一条指令，但处理各自的数据

  • 分支发散 (Warp Divergence)

    若 Warp 内的线程因 if-else 分支走向不同路径，硬件必须将两条分支序列化执行。执行分支 A 时，走向分支 B 的线程会被硬件掩蔽（Masked）并空转等待，这会破坏 SIMT 的并行效率，造成算力浪费

  • 延迟隐藏 (Latency Hiding)

    这是 SM 最关键的能力。当一个 Warp 因访存或长延迟计算而暂停时，调度器会立刻切换到另一个就绪的 Warp 继续执行。只要有足够多的活跃 Warp，计算单元就能一直保持忙碌，规避内存延迟



4. 架构演进

GeForce 256 (1999)：首个 GPU，硬件支持变换与光照（T&L），固定功能管线

GeForce 3 (2001)：首次引入可编程顶点着色器，像素着色器可进行有限计算，nfiniteFX 引擎

GeForce FX (2003)：完全可编程的顶点和像素着色器（Shader Model 2.0+），CineFX 架构

GeForce 6 (2004)：Shader Model 3.0，支持动态分支和 64 位 HDR，首次引入 SLI 多卡技术

Tesla (2006)：统一着色器架构（流处理器可执行各类着色器），引入 CUDA，彻底结束固定管线

Fermi (2010)：首个完整的 GPGPU 架构，可配置 L1 缓存/共享内存，支持 C++ 与 ECC，真正通用计算

Kepler (2012)：引入动态并行（GPU 可自行发射新内核），Hyper‑Q 多任务，SMX 大幅扩大规模

Maxwell (2014)：效能比飞跃，SM 拆分为 4 个独立子核心，实现极致能效的控制逻辑

Pascal (2016)：NVLink 高速互联，HBM2 显存，统一内存，FP16 半精度双倍吞吐，计算预占

Volta (2017)：首个张量核心（Tensor Core），专为矩阵乘加设计，FP16 吞吐飞跃，独立线程调度

Turing (2018)：首次引入 RT Core 实现实时光线追踪，张量核心支持 INT8/INT4，网格着色器

Ampere (2020)：第三代张量核心，支持稀疏矩阵加速、TF32 精度，MIG 多实例 GPU 硬件分区

Hopper (2022)：Transformer 引擎，FP8 精度，支持动态重编译/异步执行，线程块集群，DPX 指令

Blackwell (2024)：第五代张量核心，引入 FP4 等新精度格式，更大规模 AI 算力，NVLink 5 互联



2. Cuda

CUDA（Compute Unified Device Architecture） 是 NVIDIA 推出的并行计算平台与编程模型。它允许开发者使用 C/C++、Fortran、Python 等语言直接控制 GPU 硬件进行通用计算，无需将问题伪装成图形渲染。

CUDA 的核心思想是异构计算：CPU（主机）负责串行与控制逻辑，GPU（设备）负责高度并行的数据计算。
